Чертежи термопанелей

Фасадные термопанели Регент выпускаются с толщиной теплоизоляционного слоя из ппу 40 мм, 60 мм и 80 мм.

Чертежи фасадных термопанелей Регент различной толщины с клинкерной плиткой размером 240 на 72 мм.

Чертёж термопанели толщиной 40 мм
Чертёж термопанели толщиной 40 мм

Чертёж термопанели толщиной 60 мм
Чертёж термопанели толщиной 60 мм

Чертёж термопанели толщиной 80 мм
Чертёж термопанели толщиной 80 мм

Чертёж цокольной термопанели с клинкерной плиткой размером 297 на 148 мм:

Чертёж цокольной термопанели

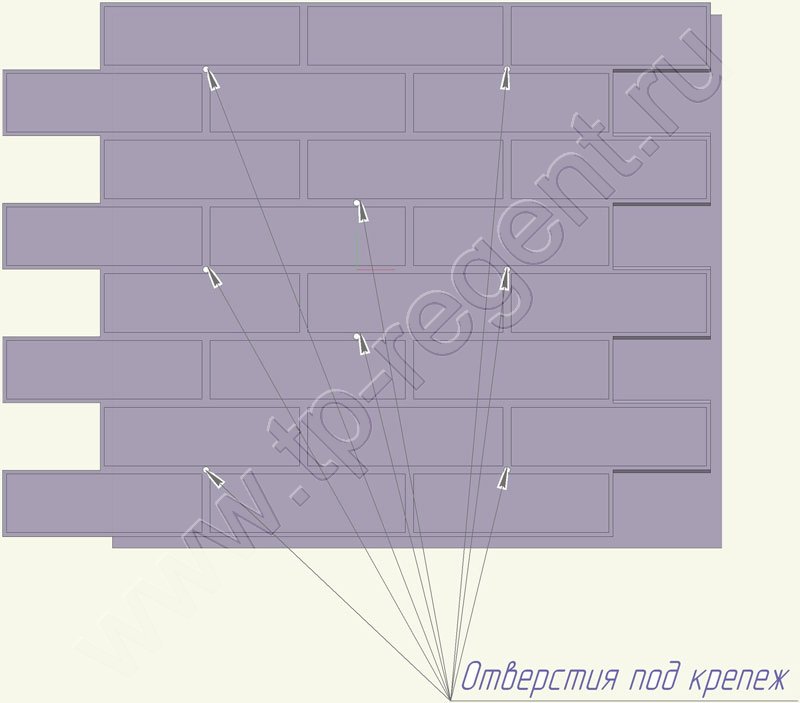

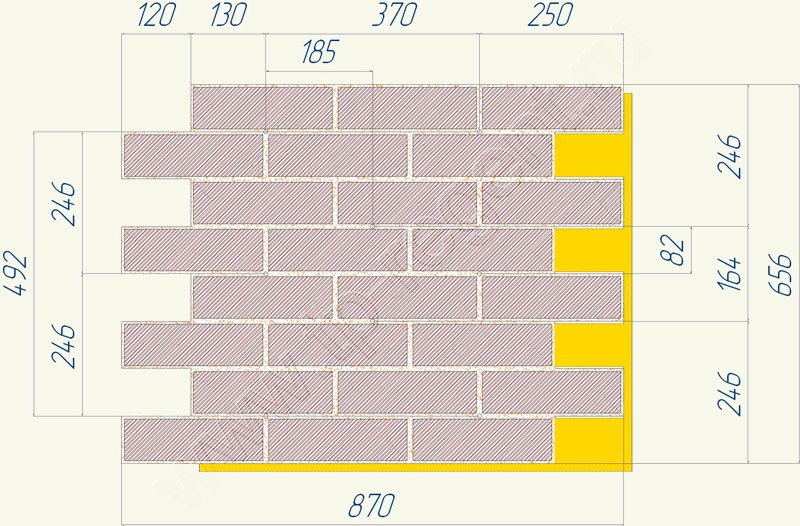

Схема и чертёж расположения монтажных отверстий на термопанелях:

Схема расположения монтажных отверстий термопанелей Чертёж с размерами  мест расположения монтажных отверстий термопанелей

Чертёж углового элемента:

Чертёж углового элемента термопанелей

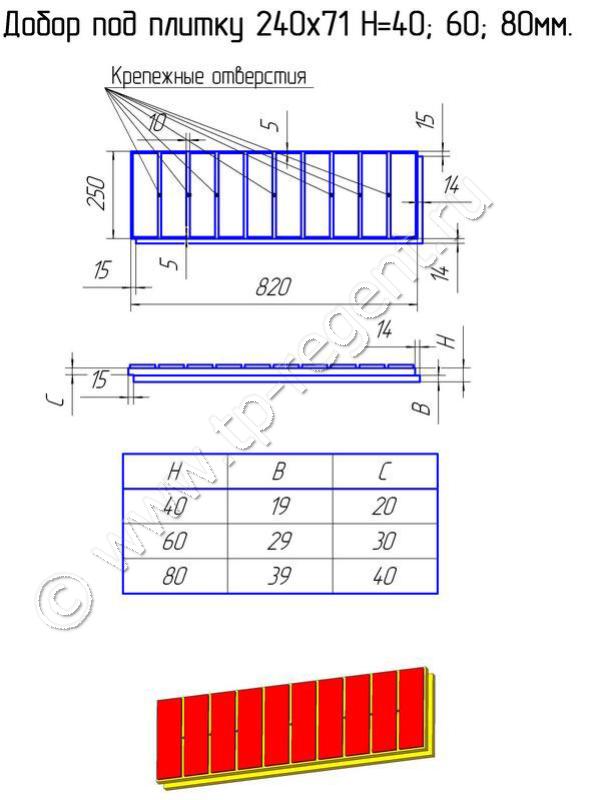

Чертёж доборного элемента:

Чертёж добора под плитку размером 240 на71 мм
